豪特生產的船用板式換熱器介紹：

板式換熱器是由框架、傳熱板片組及夾緊螺栓等主要部件組成。

框架包括一個固定壓緊板和一個活動壓緊板，由上導桿與下導桿支承，在另端有一支柱。兩種介質經固定(或活動)壓緊板上法蘭孔流入由波紋板片組成的各自通道，熱交換后介質再由固定(或活動)壓緊板上的法蘭孔流出。同定壓緊板、活動壓緊板、支柱及導桿均為低碳鋼。考慮到用戶的多種使用要求，框架設計有多種型式，主要有雙支撐框架式和常用的落地式等。

傳熱板片是板式換熱器的核心部件之一。波紋板片通過壓制成型，合理的波紋設計增加了板片有效傳熱面積，使流體順波紋通過時形成湍流，強化了傳熱過程。在波紋板片的密封槽上裝有密封墊片，密封墊片設計成雙道密封結構，并且有信號孔。密封墊片可根據不同的流體和操作溫度選用不同的膠種。

豪特板式換熱器的主要規格：

HU、HN、HS、HM 系列

口徑尺寸: DN32－DN500

設計最大流量: 4500m3/h

最大熱負荷: 60MW

對數平均溫差: 0.5~1.0℃

板片厚度： 0.4、0.5、0.6、0.7mm

最大設計壓力: 3.5MPa

應用領域：鋼鐵、發電、有色金屬、油脂、化工、船舶、暖通、制冷、制藥、乳液、啤酒、飲料、集中供熱等

膠墊材料: NBR、HNBR、EPDM、HEPDM、VITON

板片材料: 不銹鋼304、316、316L、鈦、哈氏合金、SMO254、鎳和鉬

板片材質和用途介紹：

材質	應用
不銹鋼SUS304 SUS316L	凈水、河川水、食物油、礦物油
工業純鈦及鈦鈀合金Ti tanium and Pal ladium	海水、鹽水、鹽化物
哈氏合金Hadtelloy Alloy	濃硫酸、鹽酸、磷酸
鎳Nickel	高溫高濃度苛性鈉

密封墊片材質和使用工況介紹：

材質	應用	工作溫度
丁腈橡膠NBR	水、海水、礦物油、鹽水	-15—130℃
高溫橡膠BNBR	高溫礦物油、高溫水	15—140℃
三元乙丙EPDM	熱水、水蒸氣、酸、堿	-25—150℃
氟橡膠 Viton／Fluorine Rubber	強酸、強堿、礦物油、潤滑脂和燃油等	5—200℃
氯丁橡膠NEOPRENE	酸、堿、礦物油、低分子量脂烴	35—130℃
硅橡膠Silicon Rubber	高溫和某些腐蝕性介質	65—200℃

板式換熱器的技術優勢和設計理念：
*傳熱系數高：傳熱板片上的特殊波紋設計，可使流體在低的流速下產生強烈的湍流，湍流的自凈效應又可防止污垢的產生，使得板式換熱器的傳熱系數為管殼式換熱器的3-5倍。
*經濟性：相同換熱量的前提下，與管殼式比較：投資少、運行費用低、維修費用低。
*可調整性：只需增加和減少板片即可滿足工藝過程改變的需求。
*結構緊湊：在相同換熱量的前提下，占用空間僅為管殼式的1/2一1/3。
*易于潔洗維修。
*板片密封墊片可采用免粘貼搭扣形式，減少運行維護成本，便于維修。

應用領域：

(1)蒸汽冷凝使用：專為真空條件下的蒸汽冷凝而設計。該系列產品的應用范圍包括：生物乙醇、糖和小型發電站。

(2)暖通空調：因其高效的換熱效果，而廣泛用于暖通空調領域。已達到與AHRI認證同樣的技術標準，因此能確保較優性能。

(3)升膜板式蒸發器量系列：主要運用于煉糖、甜味劑、生物乙醇和腐蝕劑的蒸發系統內。同樣也可以作為熱虹吸管再煮鍋使用。

(4)食品安全應用：適用于乳制品、食品、飲料和其它衛生應用。

(5)工業系列：適用于船舶、電力、化工、油脂冷卻升溫等各種類型的工業作業。

板式換熱器生產廠家介紹：

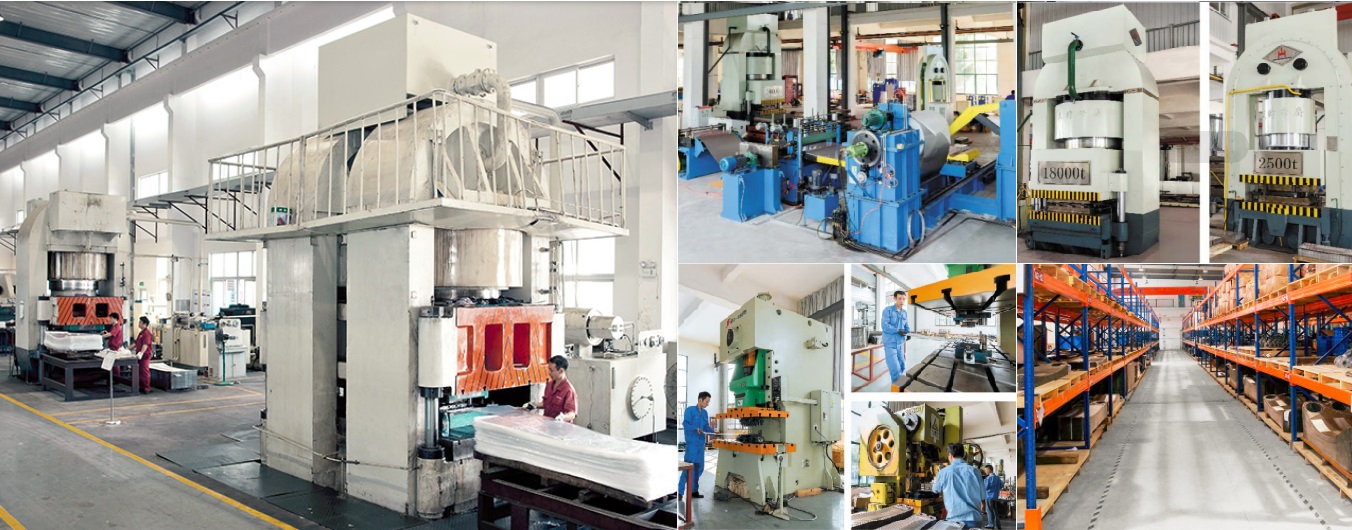

江蘇豪特換熱設備制造有限公司位于風景秀麗，經濟發達的長江三角洲——泰州靖江市，是專業生產可拆式板式換熱器（PHE）、換熱器密封墊（PHE GASKET）、換熱器板片(PHE PLATE)并提供板式換熱器維護服務（PHE MAINTENANCE）的專業換熱器企業。公司在全國設有多個服務和銷售網點。

豪特引進國內外先進的設計和生產技術以及專業的換熱知識，一直以來致力于服務暖通空調、制冷、能源電力、冶 金、化工、食品、電子、船舶及環境處理等市場，提供隨需應變的換熱解決方案和多方位服務，目前已發展成為國內可拆式板式換熱器領域的優質企業。
